K18

K18 - Kompakt Set
   KASTAŞ NO D(H8) d(h9) B(-0/+0,2) ds(h8) d1(±0,1) s(-0/+0,2) n
 K18 020-011 20 11 13,5 17 19 2,1 4
 K18 022-013 22 13 13,5 19 21 2,1 4
 K18 025-015 25 15 16,4 21,45 23,5 6,35 4
 K18 025-015/1 25 15 12 21 23 4 4
 K18 025-015/2 25 15 12,5 22 24 4 4
 K18 025-016 25 16 13,5 22 24 2,1 4
 K18 025-017/1 25 17 13,5 21 24,4 3,2 4
 K18 025-017/2 25 17 10 22 24 4 4
 K18 028-019 28 19 13,5 25 27 2,1 4
 K18 030-017 30 17 15,4 26,5 28,5 6,35 4
 K18 030-021 30 21 13,5 27 29 2,1 4
 K18 030-022 30 22 13,5 26 29,4 3,2 4
 K18 032-019 32 19 15.4 28.5 30.7 6.35 4
 K18 032-022 32 22 16,4 28,5 30,5 6,35 4
 K18 032-022/1 32 22 15,5 28 31 2,6 4
 K18 032-022/2 32 22 12,5 29 31 3,2 4
 K18 032-024 32 24 15,5 28 31 3,1 4
 K18 032-024/1 32 24 10 29 31 4 4
 K18 035-025 35 25 16,4 31,4 33,5 6,35 4
 K18 035-027 35 27 15,5 31 34,4 3,2 4
 K18 038,1-025,4 38,1 25,4 15,87 34,54 37,08 6,35 4
 K18 040-024 40 24 18,4 35,4 38,5 6,35 5
 K18 040-026 40 26 15,5 36 39 2,6 4,5
 K18 040-030 40 30 16,4 35,4 38,5 6,35 4
 K18 040-030/1 40 30 12,5 37 39 4 4
 K18 040-030/2 40 30 12.5 36 39 4 4
 K18 040-032 40 32 15,5 36 39,4 3,2 4
 K18 040-032/1 40 32 10 37 39 4 4
 K18 042-028 42 28 15,5 38 41 2,6 4,5
 K18 044,4-028,57 44,45 28,57 19,05 39,85 43,12 6,35 5
 K18 045-029 45 29 18,4 40,4 43,5 6,35 5
 K18 045-031 45 31 15,5 41 44 2,6 4,5
 K18 045-035 45 35 16,4 40,4 43,5 6,35 4
 K18 045-037 45 37 15,5 41 44,4 3,2 4
 K18 050,8-034,92 50,8 34,92 19,05 46,23 49,48 6,35 5
 K18 050,8-041,27 50,8 41,27 11,1 46,27 49,19 3,81 4
 K18 050-034 50 34 20,5 46 49 3,1 5
 K18 050-034/1 50 34 18,4 45,41 48,66 6,35 5
 K18 050-035 50 35 20 46 48,5 5 5
 K18 050-038 50 38 20,5 46 49,4 4,2 4
 K18 050-040 50 40 12,5 47 49 4 4
 K18 055-039 55 39 20,5 51 54 3,1 5
 K18 055-039/1 55 39 18,4 50,37 53,65 6,35 5
 K18 055-045 55 45 12,5 52 54 4 4
 K18 056-040 56 40 20,5 52 55 3,1 5
 K18 057,15-041,27 57,15 41,27 19,45 52,55 55,8 6,35 5
 K18 060,32-044,45 60,32 44,45 19,05 55,72 58,98 6,35 5
 K18 060-044 60 44 20,5 56 59 3,1 5
 K18 060-044/1 60 44 18,4 55,39 58,65 6,35 5
 K18 060-048 60 48 20,5 56 59,4 4,2 4
 K18 063,5-047,62 63,5 47,62 19,05 58,9 62,12 6,35 5
 K18 063,5-053,97 63,5 53,97 11,1 59,12 62,12 3,81 4
 K18 063,5-53,97/1 63,5 53,97 11,1 58,92 61,9 3,81 4
 K18 063-047 63 47 20,5 59 62 3,1 5
 K18 063-047/1 63 47 18,4 58,39 61,63 6,35 5
 K18 063-047/2 63 47 19,4 58,4 61,5 6,35 5
 K18 063-048 63 48 20 59 61,5 5 5
 K18 063-051 63 51 20,5 59 62,4 4,2 4
 K18 063-053 63 53 12,5 60 62 4 4
 K18 065-049 65 49 20,5 61 64 3,1 5
 K18 065-050 65 50 18,4 60,41 63,64 6,35 5
 K18 066,67-050,8 66,67 50,8 19,05 62,1 65,27 6,35 5
 K18 067-051 67 51 18,4 62,4 65,6 6,35 5
 K18 069,85-50,8 69,85 50,8 23,79 64,07 68,85 6,35 5
 K18 070-050 70 50 22,4 64,18 68,34 6,35 6
 K18 070-054 70 54 20,5 66 69 3,1 5
 K18 070-055 70 55 20 66 68,5 5 5
 K18 070-058 70 58 20,5 66 69,4 4,2 4
 K18 075-055 75 55 22,4 69,2 73,3 6,35 6
 K18 075-059 75 59 20,5 71 74 3,1 5
 K18 076,2-057,15 76,2 57,15 23,8 70,38 74,5 6,35 5
 K18 076,2-60,32 76,2 60,32 19,05 70,96 74,16 6,35 5
 K18 076,2-66,67 76,2 66,67 11,1 71,62 74,6 3,81 4
 K18 080-060 80 60 22,4 74,15 78,3 6,35 6
 K18 080-060/1 80 60 35 72,62 77,54 9,52 6
 K18 080-060/2 80 60 25 75 78 6,35 6
 K18 080-062 80 62 22,5 76 79 3,6 5
 K18 080-065 80 65 20 76 78,5 5 5
 K18 080-066 80 66 22,4 76 79,4 5,2 4,5
 K18 082,55-063,5 82,55 63,5 24,21 76,73 80,9 6,35 5
 K18 085-065 85 65 22,4 79,15 83,3 6,35 6
 K18 085-065/1 85 65 21,4 79,15 83,3 6,35 6
 K18 085-075 85 75 20 81 83,35 4 4
 K18 088,9-069,85 88,9 69,85 24,21 83,08 87,22 6,35 5
 K18 088,9-69,85/1 88,9 69,85 30,15 82,16 87,29 6,35 5
 K18 088,9-76,2 88,9 76,2 14,27 82,93 87,3 5,33 4
 K18 090-070 90 70 22,4 84,15 88,3 6,35 6
 K18 090-072 90 72 22,5 86 89 3,2 5
 K18 090-072/1 90 72 22,5 86 89 3,6 5
 K18 090-075 90 75 20 86 88,5 5 5
 K18 090-076 90 76 22,4 86 89,4 5,2 4,5
 K18 095-075 95 75 22,4 89,15 93,31 6,35 6
 K18 095-081 95 81 22,4 91 94,4 5,2 4,5
 K18 100-075 100 75 22,4 93,13 98 6,35 6
 K18 100-080 100 80 25,4 95 98 6,35 6
 K18 100-080/1 100 80 35 92,61 97,51 9,52 6
 K18 100-080/2 100 80 25 95 98 6,35 6
 K18 100-082 100 82 22,5 96 99 3,6 5
 K18 100-085 100 85 20 96 98,5 5 5
 K18 100-086 100 86 22,4 96 99,4 5,2 4,5
 K18 101,6-082,55 101,6 82,55 23,8 95,76 100,07 6,35 5
 K18 105-080 105 80 22,4 98,1 103 6,5 6
 K18 105-080/1 105 80 22,4 98,1 103 6,35 6
 K18 107,95-088,9 107,95 88,9 23,8 102,08 106,23 6,35 5
 K18 110-085 110 85 22,4 103,1 108 6,35 6
 K18 110-085/1 110 85 25,4 103,1 108 6,35 6
 K18 110-090 110 90 35 102,6 107,51 9,52 6
 K18 110-090/1 110 90 25,3 104,1 108,3 6,4 6
 K18 110-092 110 92 22,5 106 109 3,6 5
 K18 110-095 110 95 20 105 108 5 5
 K18 110-096 110 96 22,4 106 109,4 5,2 4,5
 K18 114,3-088,9 114,3 88,9 31,75 107,42 112,33 6,35 6
 K18 115-090 115 90 22,4 108,1 113,02 6,35 6
 K18 115-097 115 97 22,4 111 114 4,2 5
 K18 115-097/1 115 97 22,5 111 114 3,6 5
 K18 115-101 115 101 22,4 111 114,4 5,2 4,5
 K18 120-095 120 95 22,4 113,1 118 6,35 6
 K18 120-100 120 100 35 112,8 117,5 9,5 6
 K18 120-106 120 106 22,4 116 119,4 5,2 4,5
 K18 125-100 125 100 25,4 118,1 123 6,35 6
 K18 125-100/1 125 100 45 116,82 122,33 12,7 6
 K18 125-103 125 103 26,5 121 124 5,1 6
 K18 125-105 125 105 25,4 120 123 6,35 6
 K18 125-105/1 125 105 25 120 123 6,35 6
 K18 125-108 125 108 26,5 121 124,4 7,2 5
 K18 127-101,6 127 101,6 32,15 120,09 124,98 9,52 6
 K18 130-105 130 105 25,4 123,1 128 6,35 6
 K18 130-105/1 130 105 25,4 123,1 128 9,52 6
 K18 130-105/2 130 105 25,4 122,6 127,5 9,52 6
 K18 133,35-107,95 133,35 107,95 31,75 126,42 131,3 6,35 6
 K18 135-110 135 110 25,4 127,6 132,5 9,52 6
 K18 135-110/1 135 110 25,4 128,1 133 6,35 6
 K18 139,7-114,3 139,7 114,3 31,75 132,4 137,2 9,5 6
 K18 139,7-114,3/1 139,7 114,3 31,75 132,4 137,2 6,5 6
 K18 140-115 140 115 25,4 132,6 137,5 6,35 6
 K18 140-115/1 140 115 25,4 132,6 137,5 9,52 6
 K18 140-115/2 140 115 25,4 133 138 6,35 6
 K18 140-115/4 140 115 45 131,7 137,36 12,7 6
 K18 140-115/5 140 115 32 134 138 10 6
 K18 140-118 140 118 26,5 136 139 5,1 6
 K18 140-120 140 120 25 135 138 6,35 6
 K18 140-123 140 123 26,5 136 139,4 7,2 5
 K18 145-120 145 120 25,4 137,6 142,5 9,52 6
 K18 150-125 150 125 25,4 142,6 147,5 9,5 6
 K18 150-125/1 150 125 25,4 143 148 6,35 6
 K18 150-128 150 128 26,5 146 149 5,1 6
 K18 150-130 150 130 25,4 144,1 148,3 6,35 6
 K18 150-133 150 133 26,5 146 149,4 7,2 5
 K18 152,4-127 152,4 127 31,75 145 149,91 9,52 6
 K18 152,4-127/1 152,4 127 38,1 145,69 150,79 9,52 6
 K18 155-130 155 130 25,4 148 153 6,35 6
 K18 155-130/1 155 130 25,4 147,6 152,5 9,52 6
 K18 160-130 160 130 25,4 153 157,5 6,35 6
 K18 160-130/1 160 130 25,4 152,6 157,5 9,52 6
 K18 160-130/2 160 130 25,4 153 157,5 9,52 6
 K18 160-135 160 135 25,4 152,6 157,5 9,52 6
 K18 160-135/1 160 135 45 151,72 157,1 12,7 6
 K18 160-135/2 160 135 32 154 158 10 6
 K18 160-138 160 138 26,5 156 159 5,1 6
 K18 160-140 160 140 25 155 158 6,35 6
 K18 160-143 160 143 26,5 156 159,4 7,2 5
 K18 165,1-139,62 165.1 139.62 32.5 158.14 163 6.45 6
 K18 165,1-139,7 165,1 139,7 31,9 157,82 162,6 6,45 6
 K18 165-140 165 140 25,4 157,6 162,5 9,52 6
 K18 165-143 165 143 26.5 161 163.5 5.25 6
 K18 170-140 170 140 25.4 163 168 6.4 6
 K18 170-145 170 145 25,4 161,72 167,1 12,7 6
 K18 170-148 170 148 26,5 166 169 5,1 6
 K18 175-150 175 150 25,4 166,72 173 12,7 6
 K18 177,8-152,4 177,8 152,4 31,75 170,51 175,52 9,52 6
 K18 177,8-152,4/1 177,8 152,4 31,75 170,52 175,52 6,45 6
 K18 180-150 180 150 35,4 172,95 177,87 6,35 6
 K18 180-150/1 180 150 36 172 177,87 12,5 6
 K18 180-155 180 155 25,4 171,72 177,1 12,7 6
 K18 180-158 180 158 26,5 176 179 5,1 6
 K18 180-163 180 163 26,5 176 179,4 7,2 5
 K18 185-160 185 160 25,4 176,72 182,1 12,7 6
 K18 190-165 190 165 25,4 181,72 187,05 12,7 6
 K18 195-170 195 170 25,4 187,1 192,05 12,7 6
 K18 200-170 200 170 35,4 193 198 6,35 6
 K18 200-170/1 200 170 36 192 197 12,5 6
 K18 200-175 200 175 31,5 196 199 6,6 6
 K18 200-175/1 200 175 25,4 191,62 197 12,7 6
 K18 200-180 200 180 31,5 196 199,4 9,2 6
 K18 203,2-171,45 203,2 171,45 38,1 195,09 201,17 8 6
 K18 203,2-177,8 203,2 177,8 31,75 196,16 201,18 9,52 6
 K18 203,2-177,8/1 203.2 177.8 31.75 196.16 201.1 6.35 6
 K18 210-185 210 185 25,4 201,62 207 12,7 6
 K18 220-190 220 190 35,4 212,7 217,9 6,35 6
 K18 220-190/1 220 190 35,4 213,5 217,9 6,35 6
 K18 220-195 220 195 25,4 211,62 217 12,7 6
 K18 220-200 220 200 31,5 216 219,4 9,2 6
 K18 225-195 225 195 35.5 218 223 6.35 6
 K18 225-200 225 200 31,5 221 222 6,6 6
 K18 230-205 230 205 25,4 221,62 227 12,7 6
 K18 240-215 240 215 25,4 231,62 237 12,7 6
 K18 250-220 250 220 35,4 242,9 247,85 6,35 6
 K18 250-225 250 225 25,4 241,62 247 12,7 6
 K18 250-230 250 230 31,5 246 249,4 9,2 6
 K18 260-235 260 235 35.4 252.9 257 12.7 6
 K18 280-250 280 250 36,4 273 278 10 6
 K18 280-250/1 280 250 35,4 272,9 277,85 9,52 6

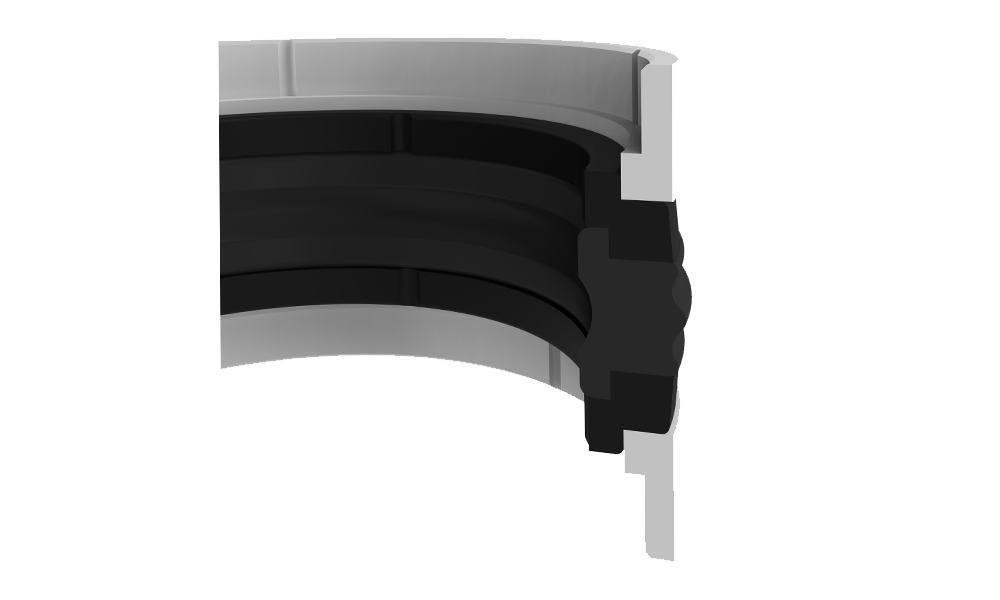

K18 kompakt setler , sızdırmazlık görevini yapan kauçuk ring , her iki tarafında akma boşluğunu azaltmak amacı ile kullanılan destek ringi ve bunların yanında yataklama görevi olan özel formlu iki adet yataklama ringinden oluşan beş parçalı çift etkili piston sızdırmazlık elemanlarıdır.



AVANTAJLARI
• Üstün sızdırmazlık özelliği
• Kompakt dizaynı sayesinde ilave yataklama elemanı ihtiyacı bulunmaması
• Ekonomik sızdırmazlık ve yataklama çözümü sunması
• Tek parçalı pistonda basit kanal tasarımı
• Uzun süre kullanılabilmesi
• Kolaylıkla monte edilebilmesi

KULLANIM ALANLARI
İş makineleri , fork-liftler , enjeksiyon tezgâhları , tarım makineleri , standart silindirlerdir.

MALZEME KODU
NBR 80 SHORE A NB8001
TPE   TP7301
POM   PM9901
ÇALIŞMA KOŞULLARI
ORTAM Mineral yağlar
(DIN 51524) 		 HFA and HFB HFC
SICAKLIK -30°C +105°C +5°C +60°C -30°C +60°C
BASINÇ ≤400 Bar ≤400 Bar ≤400 Bar
HIZ ≤0.5 m/sn ≤0.5 m/sn ≤0.5 m/sn
Not: Burada verilen değerler maksimum değerlerdir ve hepsi aynı anda kullanılmaz.




YÜZEY PÜRÜZLÜLÜĞÜ Ra Rmax
Çalışan Yüzey ØD ≤0.4 μm ≤4.0 μm
Kanal Dibi Ød ≤1.6 μm ≤6.3 μm
Kanal Yan Yüzü B ≤3.2 μm ≤16 μm
Not: Çalışan yüzey ortalama temas alanı değerinin %50 ile %90 arasında olması tavsiye edilir.


MONTAJ BİLGİSİ
Yataklama ve destek ring parçaları kesik olarak üretildikleri için tek parça piston kafasına kolay monte edilir. Montaj esnasında keskin köşeli aparatların kullanılmamasına önemle dikkat edilmelidir. Montajdan önce sızdırmazlık elemanları sistem yağıyla yağlanmalıdır.


NOTLAR:
Yüksek ısılarda çalışılması gereken durumlarda FKM ve PTFE parçalardan isteğe özel üretilebilir.
