K755

K755 - Piston Keçesi
   KASTAŞ NO D(H8) d(h8) B(+0.2/-0.0) r n
 K755-200-175 200 175 12,5 0,4 10
 K755-220-195 220 195 12.5 0.4 10
 K755-225-200 225 200 12.5 0.4 10
 K755-240-215 240 215 12.5 0.4 12
 K755-250-220 250 220 15 0.8 12
 K755-260-230 260 230 15 0.8 12
 K755-320-290 320 290 15 0.8 12
 K755-325-295 325 295 15 0,8 12
 K755-327.5-297.5 327.5 297.5 15 0.8 12
 K755-340-310 340 310 15 0.8 12
 K755-350-320 350 320 14 0.8 12
 K755-355-325 355 325 15 0,8 12
 K755-360-330 360 330 15 0.8 12
 K755-430-400 430 400 15 0.8 12
 K755-460-430 460 430 14 1.2 12
 K755-490-460 490 460 15 1.2 12
 K755-540-505 540 505 17.5 1.20 12
 K755-590-555 590 555 17.5 1.2 12

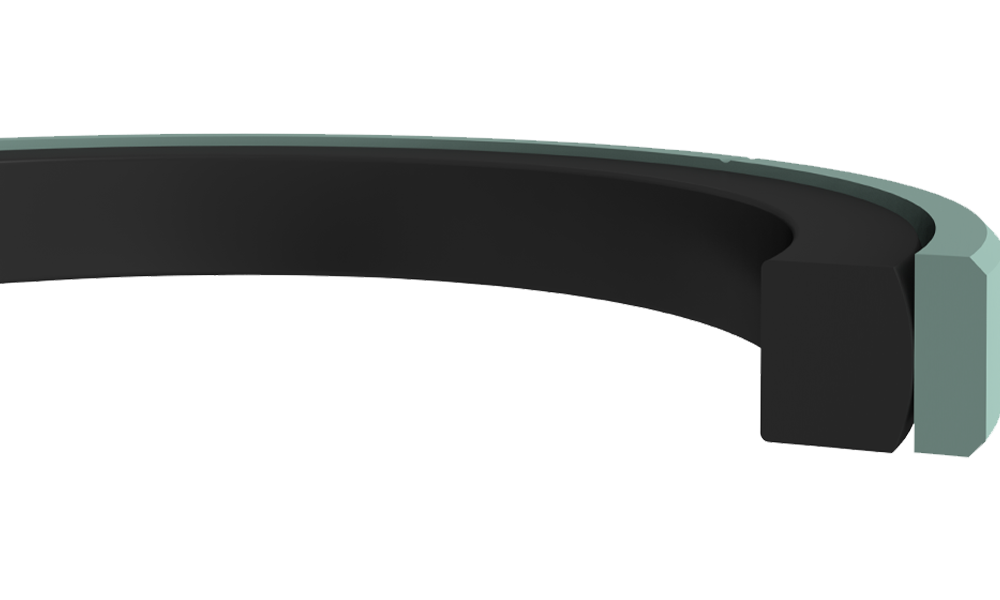

K755 piston keçesi bir itici elastomer ring ve özel karışımlı termoplastik sızdırmazlık ringinden oluşan iki parçalı çift etkili piston sızdırmazlık elemanlarıdır.

AVANTAJLARI
•Uzun statik duruşlarda yapışmama özelliği
•Özel profilli elastomer ring nedeni ile yüksek kontak basıncı
•Özel dizaynı sayesinde kanal içinde dönmemesi
•Büyük çaplı silindirlerde ve ağır hizmet uygulamalarında yüksek performans
•Yüksek kayma hız değerleri
•Seçilen  itici ring malzemesine bağlı olarak çeşitli kimyasallarla ve geniş sıcaklık aralığında çalışabilmesi
•Düşük sürtünme katsayısı
•Statik ve dinamik durumlarda yüksek sızdırmazlık

KULLANIM ALANLARI
Enjeksiyon makineleri , presler , geniş çaplı silindirler , demir çelik endüstrisi.
MALZEME   KODU
PTFE   PT6003
NBR 80 SHORE A NB8001
ÇALIŞMA KOŞULLARI
ORTAM Mineral yağlar
(DIN 51524)
SICAKLIK -30°C +105°C
BASINÇ ≤400 Bar
HIZ ≤5.0 m/sn
Not: Burada verilen değerler maksimum değerlerdir ve hepsi aynı anda kullanılmaz.


YÜZEY PÜRÜZLÜLÜĞÜ Ra Rmax
Çalışan Yüzey ØD ≤0.2 μm ≤2.0μm
Kanal Dibi Ød ≤1.6 μm ≤6.3μm
Kanal Yan Yüzü B ≤3.2 μm ≤16 μm
Not: Çalışan yüzey ortalama temas alanı değerinin %50 ile %90 arasında olması tavsiye edilir.

MONTAJ BİLGİSİ
Montaj esnasında keskin köşeli aparatların kullanılmamasına önemle dikkat edilmelidir. Özel aparatların kullanılması (Bknz. Hidrolik Sızdırmazlık Elemanları Genel Montaj Bilgileri). Montajdan önce sızdırmazlık elemanları sistemyağıyla yağlanmalıdır.

NOTLAR:
Kullanılan itici elastomer malzemesine bağlı olarak; daha yüksek ve daha düşük sıcaklıklarda kullanılabilir ayrıca HFA , HBF ve HFC tipi yağlara dayanımı yine elastomere bağlı olarak arttırılabilir. Farklı uygulamalar için müşteri servisimize başvurunuz.

AKMA BOŞLUĞU
B (mm)  Smax (mm)
x   150 Bar  250 Bar  400 Bar
10 0.60 0.50 0.40
12.5 0.65 0.55 0.45
15 0.70 0.60 0.50
17.5 0.75 0.65 0.55
20 0.80 0.70 0.60

Not: S değerlerinin tümü maksimum değerler olup daha düşük değerlerin kullanılması sistem güvenliğiniz açısından önemlidir.
