Piston Nutringi

K40 - Piston Nutringi

Genel Özellikler
Teknik Özellikler

KASTAŞ NO	D (H8)	d (h11)	B (-0/+0,2)	d1 min.	n
K40-014 PU	14	8	6	10	2
K40-036 PU	36	27	6	32	3
K40-040 PU	40	25	11	35	4
K40-045 PU	45	30	11	40	4
K40-045/1 PU	45	30	9,5	40	4
K40-050 PU	50	35	11	45	4
K40-050/1 PU	50	35	9,5	45	4
K40-055 PU	55	40	11	50	4
K40-055/1 PU	55	40	9,5	50	4
K40-060 PU	60	45	11	55	4
K40-060/1 PU	60	45	9,5	55	4
K40-063 PU	63	48	10	58	4
K40-063/1 PU	63	50	10	60	4
K40-063/2 PU	63	48	9,5	58	4
K40-065 PU	65	50	11	60	4
K40-070 PU	70	50	13	64	5
K40-070/2 PU	70	55	10	65	4
K40-070/3 PU	70	50	16,5	64	5
K40-075 PU	75	55	13	69	5
K40-080 PU	80	60	13	74	5
K40-080/1 PU	80	60	12,5	74	5
K40-085 PU	85	70	9,3	79	5
K40-090 PU	90	70	13	84	5
K40-100 PU	100	80	13	94	5
K40-100/1 PU	100	88	8,5	96	4
K40-110 PU	110	90	13	104	5
K40-120 PU	120	100	13	114	6,5
K40-125 PU	125	100	16,2	119	6,5
K40-140 PU	140	115	15	134	6,5
K40-140/1 PU	140	120	12,5	134	6,5
K40-150 PU	150	120	19	144	8
K40-170 PU	170	150	12,5	164	6,5
K40-180 PU	180	150	19	174	8
K40-220 PU	220	190	17	212	8
K40-240 PU	240	210	17	232	8

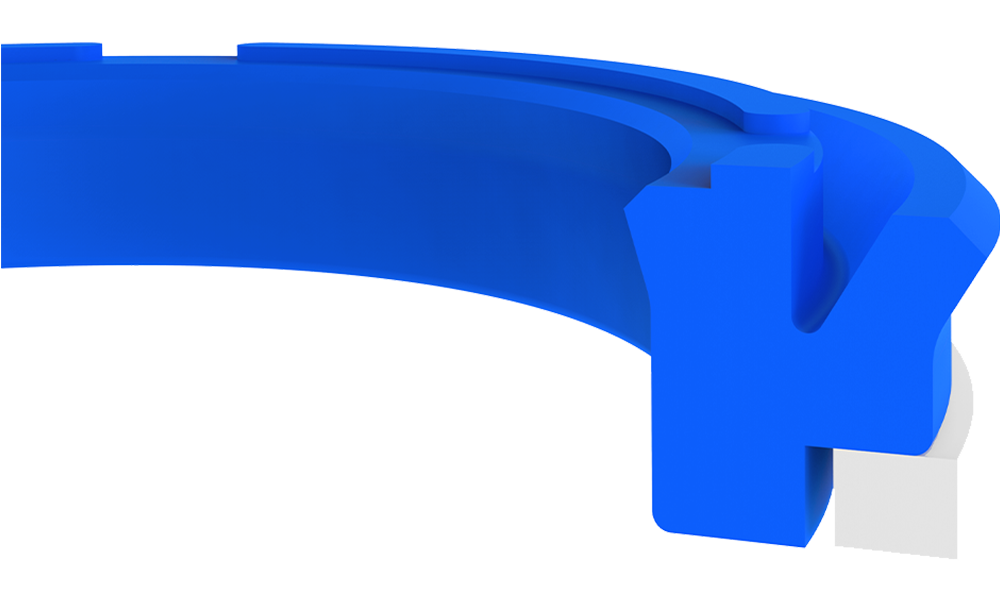

K40 piston nutringleri , daha düşük tasarlanmış dış dudak yüksekliği ve termoplastik destek ringi ile iki parçadan oluşan tek etkili sızdırmazlık elemanlarıdır.

AVANTAJLARI
• Üstün statik ve dinamik sızdırmazlık özelliği
• Destek ringi sayesinde akma boşluğundan doğacak problemleri engellemesi
• Kapalı kanala da kolay monte edilebilmesi
• Zor şartlarda çalışabilmesi
• Sürtünme dayanımının yüksek olması

KULLANIM ALANLARI
Ağır hizmet silindirleri ve krikolar için kullanıma uygundur.

MALZEME		KODU
PU	92 SHORE A	PU^₉₄₀₁
POM		PM^₉₉₀₁

ÇALIŞMA KOŞULLARI
ORTAM	Mineral yağlar (DIN 51524)	HFA and HFB	HFC
SICAKLIK	-30°C +100°C	+5°C +50°C	-30°C +40°C
BASINÇ	≤400 Bar	≤400 Bar	≤400 Bar
HIZ	≤0.5 m/sn	≤0.5 m/sn	≤0.5 m/sn
Not: Burada verilen değerler maksimum değerlerdir ve hepsi aynı anda kullanılmaz.

YÜZEY PÜRÜZLÜLÜĞÜ	Ra	Rmax
Çalışan Yüzey ØD	≤0.4 μm	≤3.2 μm
Kanal Dibi Ød	≤1.6 μm	≤10 μm
Kanal Yan Yüzü B	≤3.2 μm	≤16 μm
Not: Çalışan yüzey ortalama temas alanı değerinin %50 ile %90 arasında olması tavsiye edilir.
MONTAJ BİLGİSİ Tek parçalı piston kafasına kolaylıkla monte edilir. Montaj esnasında keskin köşeli aparatların kullanılmamasına önemle dikkat edilmelidir. Montajdan önce sızdırmazlık elemanları sistem yağıyla yağlanmalıdır. NOTLAR: K40 piston nutringlerini akma boşluğu değerleri aşağıdaki tabloda verilmiştir.

AKMA BOŞLUĞU

Basınç (Bar)	Smax (mm)
100	1.0
150	0.8
250	0.7
400	0.6

Not: S değerlerinin tümü maksimum değerler olup daha düşük değerlerin kullanılması sistem güvenliğiniz açısından önemlidir.
